RX Normale
Transposition des Grands Vaisseaux (TGV)
- Malformation cardiaque cyanogène la plus fréquente
- Simple dans 50% des cas
- Malformations Cardiaques autres: CIV (la rend moins détectable)
Signe de l’oeuf sur un fil
- Rétrecissement du médiastin supérieur (ficelle)
- Atrophie du thymus (stress)
- Superposition de l’aorte avec le tronc pulm
- Coeur “globulaire” (oeuf)

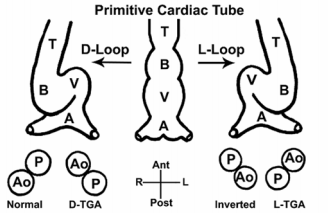

Types Regarder l’orientation des valves aortiques et pulmoniares
- D-Type (la plus fréquente): valve aortique à droite
- L-Type (TGV “corrigée”): valve aortique à gauche
Tetralogie de Fallot
- Horizontalisation du Coeur (du à l’hypertrophie pulm)
- Signe du Coeur en Sabot (apex surelevé)
- Non visibilité du tronc pulmonaire
- Tetralogie:
- CIV
- Aorte à cheval
- Sténose et hypoplasie de l’infundibulum pulmonaire
- Hypertrophie du VD
- Si CIA associée = Pentalogie de fallot
- 1/4 des Fallots ont un arc aortique droit sans cardiomégalie ni vasculature pulmonaire augmentée (contrairement au TAC)

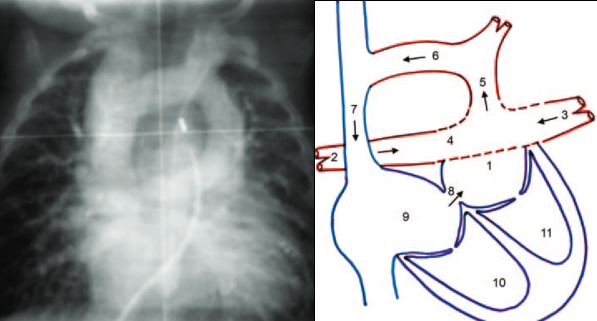

TAPVR
Total Anomalous Pulmonary Venous Return
- TOUTES Les Veines pulmonaires qui ne se connectent pas à l’OG
- Se rejoignent dans une veine commune verticale → Veine innominée G
- Signe du Bonhomme de Neige (Quand se connecte en supra-cardiaque)
PAPVR
Partial Anomalous Pulmonary Venous Return
- Une ou toutes les veines pulmonaires DROITES se connecte hors de l’OG
- Signe du cimeterre
- Le Syndrome du Cimeterre se définit par:
- PAPVR
- Hypoplasie pulmonaire droite (pneumonies à répétition)

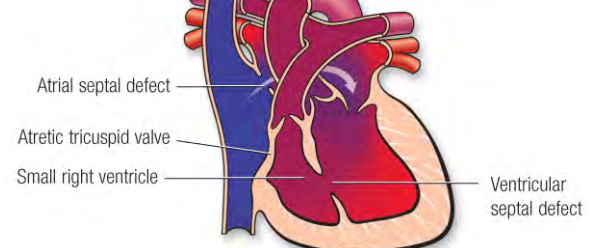

Atresie de la Valve tricuspide
- Bord graisseux et musculaire en lieu et place de la valve tricuspide
- VD hypoplasique
- CIV et CIA

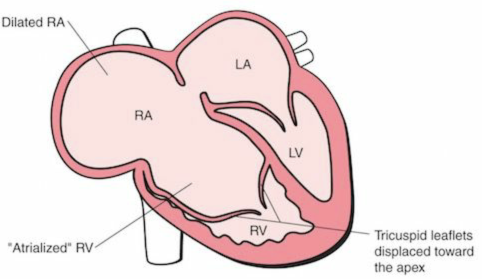

Anomalie d’Ebstein
- Déplacement inférieur de la valve tricuspide
- Dilatation massive de l’OD (signe du carton)
- VD “atrialisé”

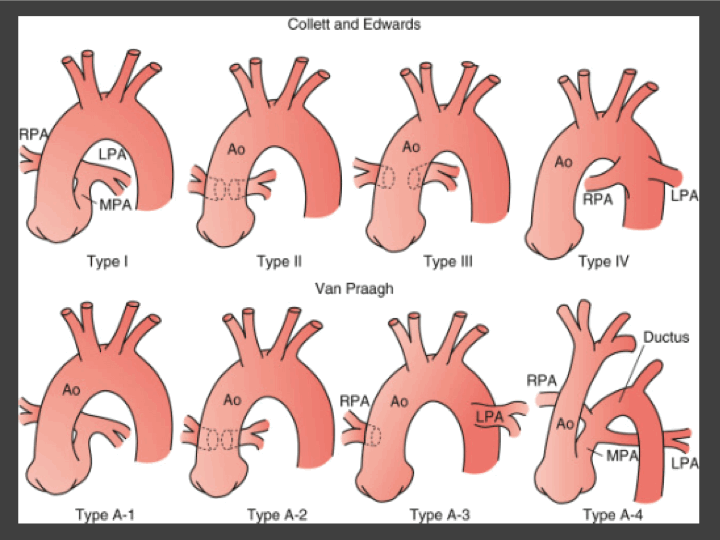

Tronc arteriel commun (TAC)
Truncus Arteriosis
- Aortie et Tronc pulmonaire à départ commun
- VSD
- Type I le plus fréquent (Tronc Pulm partant de la face postérieure gauche TAC)
- 1/3 associé à des arcs aortiques droits, avec cardiomégalie et vasculature pulmonaire augmentée (contrairement au fallot)

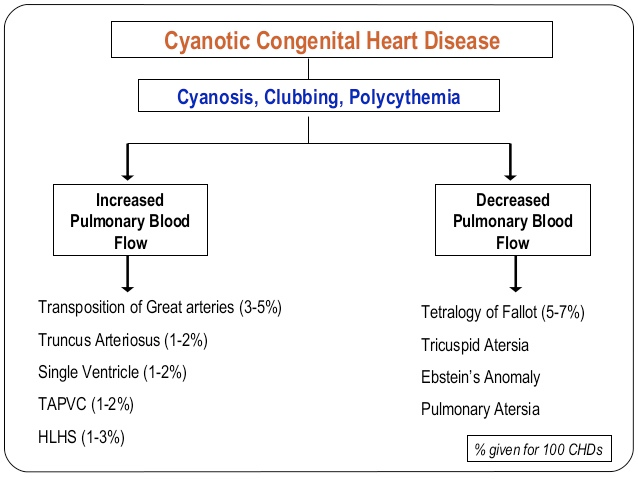

Causes de Cyanose centrale
Les 5.5 T
- Tetralogie de Fallot
- Transposition des Gros vaisseaux
- Truncus Arteriosus (tronc artériel Commun)
- Total Anomalus Pulmonary Venous Return (TAPVR)
- Tricuspid Valve abnormalities (Ebstein, Atresie Tricuspide)
Celles avec Flux pulmonaire diminué = Celles avec atrésies du système droit
Cas
Retour veineux pulmonaire anormal partiel
les veines pulmonaires supérieures droites Dans la VCS
